راهنمای انتخاب لایه‌ها و ترکیب ورق‌ها برای انواع کارتن

۱. مقدمه

انتخاب ترکیب مناسب لایه‌ها و فلوت‌ها در ورق کارتن، تنها یک تصمیم فنی نیست؛ بلکه یک استراتژی کلیدی برای تضمین ایمنی محصول، بهینه‌سازی هزینه‌ها و حفظ کیفیت چاپ است.

در مدل‌های FEFCO مانند 0201 (جعبه استاندارد با درب‌های بالا و پایین)، 0422 (کاور لغزشی) یا 0409 (جعبه کفی و درپوش)، نوع لایه و فلوت تأثیر مستقیمی بر دوام، پایداری ابعادی و انطباق با الزامات بازار دارد.

۲. اجزای اصلی ورق کارتن

لایه موج‌دار (Flute): جذب ضربه، مقاومت عمودی و تقسیم فشار.

لاینر داخلی (Inside Liner): در تماس با محصول، تمیز و مقاوم، و گاه دارای پوشش خاص مانند ضد رطوبت یا مقاوم به چربی.

لاینر خارجی (Outside Liner): علاوه بر حفاظت، بستر چاپ و جلوه بصری جعبه را تشکیل می‌دهد.

۳. انواع فلوت و کاربرد آن‌ها

A flute (۴.۸میلی‌متر): بیشترین جذب ضربه و مقاومت عمودی؛ ECT بالا و BCT عالی؛ مناسب بسته‌بندی صنعتی و اقلام شکننده.

B flute (۳.۲میلی‌متر): چاپ‌پذیری بهتر و مقاومت سطحی بالا؛ ECT خوب و CMT بهینه؛ مناسب جعبه‌های لمینیت و چاپ‌دار.

C flute (۴میلی‌متر): تعادل مقاومت و کیفیت چاپ؛ ECT/BCT متعادل؛ رایج‌ترین نوع کارتن.

E flute (۱.۶میلی‌متر): جزئیات چاپ بالا و وزن کم؛ ECT متوسط و پایداری چاپی عالی؛ مناسب بسته‌بندی لوکس و خرده‌فروشی.

F flute (۰.۸میلی‌متر): بسیار ظریف، سبک و صاف؛ ECT پایین‌تر ولی کیفیت چاپ بسیار عالی؛ مناسب بسته‌بندی پروموشنال و خاص.

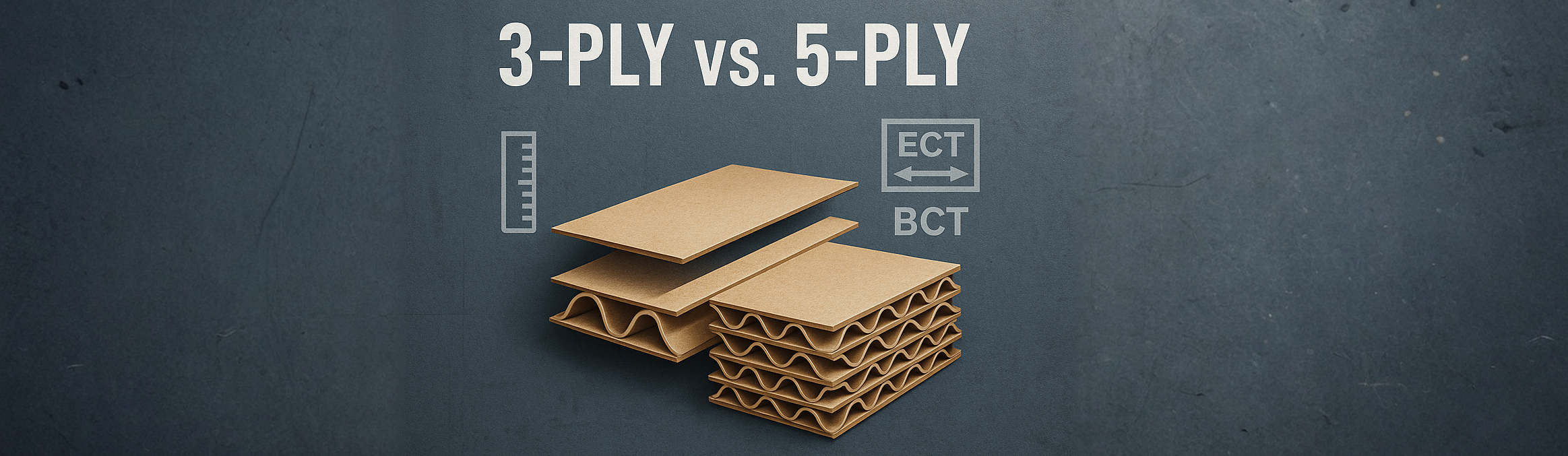

۴. تأثیر تعداد لایه‌ها بر مقاومت

Single Wall: یک فلوت + دو لاینر؛ مناسب بار سبک با ECT متوسط.

Double Wall: دو فلوت و سه لاینر؛ افزایش BCT و CMT، مناسب بار سنگین‌تر.

Triple Wall: سه فلوت و چهار لاینر؛ بیشترین مقاومت مکانیکی، مناسب بار صنعتی بسیار سنگین.

۵. معیارهای انتخاب ترکیب ورق

وزن و نوع محصول: تعیین مقاومت لازم در ECT و BCT.

نوع چاپ: فلوت ریزتر (E، F) برای حفظ کیفیت چاپ لمینیت یا دیجیتال.

شرایط محیطی بازار مقصد: مقاومت در برابر رطوبت یا حرارت (پوشش‌ها، نوع لاینر).

انطباق با CFQ: حفظ ابعاد و یکپارچگی در حمل‌ونقل اروپایی.

Ecodesign: انتخاب کم‌وزن‌ترین ترکیب ممکن بدون افت الزامات مقاومتی.

۶. نکات کاربردی انتخاب متریال

C flute - Single Wall: مقاومت متوسط، کیفیت چاپ متوسط، پایداری خوب و سازگاری زیست‌محیطی عالی؛ مناسب جعبه‌های مصرف عمومی.

B flute - Single Wall: مقاومت خوب، کیفیت چاپ عالی، پایداری عالی و سازگاری زیست‌محیطی خیلی خوب؛ مناسب کارتن‌های لمینیت.

BC flute - Double Wall: مقاومت بسیار بالا، کیفیت چاپ خوب، پایداری عالی و سازگاری متوسط؛ مناسب محصولات سنگین و صادرات.

E flute - Single Wall: مقاومت متوسط، کیفیت چاپ بسیار عالی، پایداری عالی و سازگاری عالی؛ مناسب بسته‌بندی لوکس.

EB flute - Double Wall: مقاومت بسیار بالا، کیفیت چاپ عالی، پایداری عالی و سازگاری خوب؛ مناسب اقلام حساس نیمه‌لوکس.

۷. ارتباط ترکیب لایه با شاخص‌های مقاومت

ECT بالا: نیازمند فلوت A یا C یا ترکیب BC.

BCT بالا: ناشی از افزایش تعداد لایه‌ها و استفاده از لاینر سنگین‌تر.

CMT پایدار: بستگی به ارتفاع و ساختار فلوت و کنترل رطوبت دارد.

۸. نکات زیست‌محیطی (Ecodesign)

استفاده از لایه‌های بازیافتی با پوشش پایه‌آب.

حذف لایه‌های اضافی برای محصولات سبک.

طراحی ساختار قابل‌تفکیک برای بازیافت بعد از مصرف.

۹. اشتباهات رایج

انتخاب فلوت درشت برای چاپ دقیق و ظریف → افت کیفیت تصویر.

بی‌توجهی به الزامات FEFCO و CFQ → مشکل در صادرات.

افزودن لایه بیشتر از نیاز واقعی → افزایش بیهوده هزینه تولید و حمل.

۱۰. جمع‌بندی

انتخاب لایه و فلوت باید ترکیبی از الزامات مقاومت مکانیکی (ECT/BCT/CMT)، کیفیت چاپ هدف، استانداردهای FEFCO، سازگاری با CFQ و اصول Ecodesign باشد.

یک انتخاب صحیح معادل حفاظت فیزیکی محصول + کاهش هزینه + حفظ جایگاه برند در بازار داخلی و جهانی است.

واژه‌نامه تخصصی

فلوت (Flute): لایه موج‌دار وسط کارتن.

لاینر داخلی: لایه صاف داخل کارتن، با تماس مستقیم با محصول.

لاینر خارجی: لایه بیرونی کارتن، سطح چاپ و ظاهر محصول.

Single Wall: کارتن تک‌لایه.

Double Wall: کارتن دولایه برای مقاومت بیشتر.

Triple Wall: کارتن سه‌لایه با مقاومت بسیار بالا.

ECT: آزمون مقاومت لبه.

BCT: آزمون مقاومت فشاری جعبه.

CMT: آزمون مقاومت فلوت.

CFQ: استاندارد یکپارچگی کیفیت و ابعاد برای زنجیره تأمین.

Ecodesign: طراحی کم‌اثر بر محیط‌زیست.

کدهای FEFCO: سیستم بین‌المللی کدگذاری انواع کارتن.
